Davicom DM9162EP 10/100 Mbps ตัวรับส่งสัญญาณแบบชิปตัวเดียวแบบเร็วอีเธอร์เน็ต

Davicom

DM9162EP

MII, RMII

SMT

25 +

Taiwan, China

อะแดปเตอร์เชื่อมต่อเครือข่าย, กล้องวงจรปิด, ระบบฝังตัว, ฮับอีเธอร์เน็ต, สวิตช์อีเธอร์เน็ต

PHY

ชุด DM9162

DM9162/DM9162I ของ Davicom เป็นชั้นทางกายภาพที่อุณหภูมิของอุตสาหกรรมกำลังต่ำและตัวรับส่งสัญญาณ10BASE-T/100BASE-TX แบบชิปเดี่ยวที่ออกแบบมาโดยเฉพาะสำหรับอุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภคอุตสาหกรรมและการใช้งานในองค์กร ด้วยการใช้กระบวนการ CMOS ทำให้ DM9162มีความได้เปรียบในการสร้างความมั่นใจได้ทั้งประสิทธิภาพและการประหยัดพลังงาน ด้วยการใช้ประโยชน์จากความเร็วสื่ออัตโนมัติและการเลือกโปรโตคอลฟังก์ชันการเจรจาอัตโนมัติได้รับการสนับสนุนอย่างมากใน DM9162. จากนั้นเนื่องจากตัวกรองการปรับคลื่นในตัวทำให้ DM9162มีความสะดวกสบายอย่างมากที่ไม่ต้องใช้ตัวกรองภายนอกเพื่อส่งสัญญาณไปยังสื่อใน10BASE-T หรือ100BASE-TX ระหว่างการทำงานของอีเธอร์เน็ต ผ่านสื่ออินเตอร์เฟซที่เป็นอิสระ (MAC) DM9162ไม่เพียงแต่เชื่อมต่อกับชั้นควบคุมการเข้าถึงระดับกลาง (MAC) เท่านั้นแต่ยังรับประกันความสามารถในการทำงานและความยืดหยุ่นสูงสำหรับผู้ขายที่แตกต่างกันของเรา ในแอปพลิเคชั่นการใช้สื่อ DM9162นี้มีอินเทอร์เฟซโดยตรงกับสายเคเบิลคู่บิดที่ไม่หุ้มฉนวนประเภทที่5 (UTP5) สำหรับอีเธอร์เน็ตแบบเร็ว100BASE-TX หรือสาย UTP5/UTP3สำหรับอีเธอร์เน็ต10BASE-T DM9162มีฟังก์ชั่นเลเยอร์ทางกายภาพทั้งหมดของ100BASE-TX ฟังก์ชันเลเยอร์ทางกายภาพเหล่านั้นถูกกำหนดโดย IEEE802.3u รวมถึงเลเยอร์ย่อยการเข้ารหัสทางกายภาพ (ชิ้น), การแนบสื่อทางกายภาพ (PMA), ซับเลเยอร์ทางกายภาพของคู่บิดทางกายภาพขนาดกลาง (TP-PMD), 10BASE-TX encoder/ ถอดรหัส (ENC/DEC) และคู่บิดหน่วยการเข้าถึงสื่อ (tpmau)

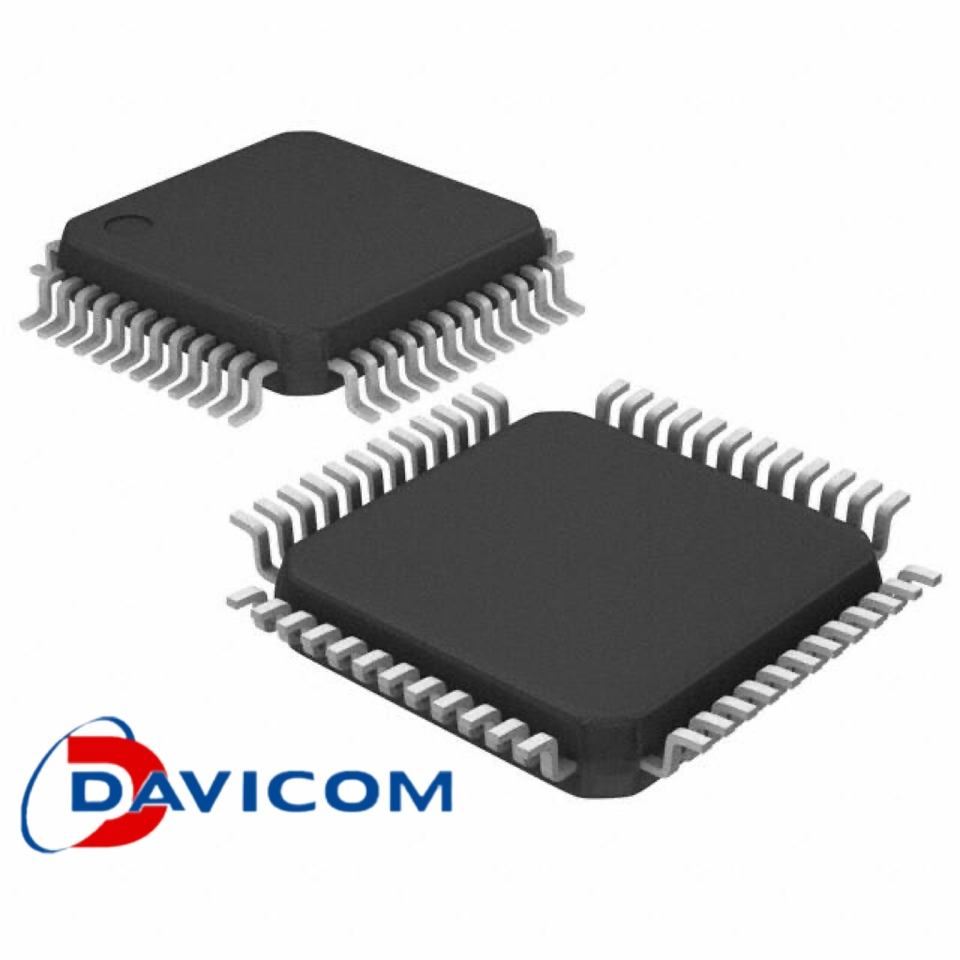

48พิน Lqfp

เป็นไปตามมาตรฐาน/10Base-TX/100Base-TX 802.3u ของ IEEE X3T12 ANSI TP-PMD 1995รองรับฟังก์ชั่น HP mdi/ MDI-X Auto CROSSOVER (HP Auto-MDIX) รองรับฟังก์ชั่นเจรจาอัตโนมัติสอดคล้องกับ802.3u IEEE ตัวรับส่งสัญญาณเลเยอร์ทางกายภาพแบบบูรณาการเต็มรูปแบบการกรองบนชิปด้วยอินเตอร์เฟซโดยตรงกับหม้อแปลงแม่เหล็กทวนสัญญาณที่เลือกได้หรือโหมดโหนด เลือกโหมด MII หรือ RMII (ลด MII) สำหรับ100Base-TX และ10Base-TX เลือกได้ MII หรือ gpsi (7สาย) สำหรับการดำเนินการ10Base-TX เลือกแบบ full-duplex หรือ half-duplex, อินเตอร์เฟซการจัดการของ Mii ที่มีความสามารถในการขัดจังหวะการถอดออกได้ให้โหมดลูปแบ็คสำหรับการวินิจฉัยระบบได้ง่ายรองรับอุณหภูมิทางอุตสาหกรรม (-40 ℃ ~ + 85 ℃) เอาต์พุตสถานะ LED บ่งบอกถึงการเชื่อมโยง/กิจกรรมการ10/100ความเร็วและดูเพล็กซ์เต็มรูปแบบ/การชนกันรองรับการควบคุมแบบ dual-LED ที่เป็นตัวเลือกแหล่งจ่ายไฟต่ำเพียงครั้งเดียวของ3.3V พร้อมเทคโนโลยี CMOS ขั้นสูงตัวควบคุม3.3V ถึง1.8V ในตัวโหมดการใช้พลังงานต่ำลง: โหมดลดพลังงาน (การตรวจจับสาย) โหมดปิดเครื่องรองรับสัญญาณนาฬิกา50MHz ในโหมด RMII, ใช้ได้กับตัวรับส่งสัญญาณ3.3V และ5.0V ทนความร้อน, สถาปัตยกรรม DSP, ตัวรับส่งสัญญาณ48-PIN LQFP
